大孔/微孔系列深孔钻,湖南大孔/微孔系列深孔钻

大孔/微孔系列深孔钻

详情介绍

产品细节图片

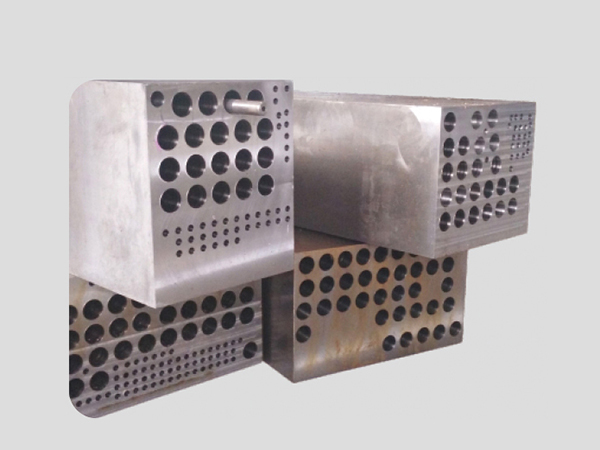

加工案例

产品特点

大/小孔径深孔钻是集喷吸钻,BTA钻,刀粒钻,枪钻于一体的深孔加工机床,钻孔直径可达中120mm。

应用领域

模具、液压、石油管道、核电等行业。

主要特点

高发事、宁精度,高光洁度的大科相工。光洁度可达（Ra0.4-0.8）

产品参数

	项目	单位	ZOKD 1208-13	ZOKD 1612-16	ZOKD 2112-16
加工行程	钻孔直径（微孔）	mm	Φ0.82-6/Φ3-Φ35/50（枪钻/刀粒钻/Gun drill） Φ18-Φ65/100（BTA/喷吸钻/Spray and absorb drill）
	X轴（工作台行程）	mm	1200	1600	2100
	Y轴（滑板行程）	mm	800	1200	1500
	枪钻最大孔深度	mm	1-1300	1-1600	1-160
	喷吸钻最大孔深度	mm	850	1100	1100
加工速度	枪钻主轴最高转速	rpm	4500	4500	4500
	工作台X轴移动速度	m/min	0-6000	0-6000	0-6000
	滑台Y轴移动速度	m/min	0-6000	0-6000	0-6000
	枪钻主轴进给速度	m/min	0-12000/3000	0-300	0-3000
动力参数	X轴进给电机	nm	22	30	30
	Y轴进给电机	nm	22	40	40
	Z轴进给电机	nm	22	22	22
	钻削主轴电机	kw	18.5/22	18.5/22	18.5/22
	机床总功率	kw	54	60	60
其他	冷却液压力范围	Mpa	枪钻/Gun drill 2-11 喷吸钻/Spray and absorb drill 0.1-2
	冷却液流量范围	L/min	枪钻/Gun drill 6-110 喷吸钻/Spray and absorb drill 40-165
	工作台尺寸	T	5	12	15
	机床外形尺寸	mm	6300X3700X3100	6600X4500X3600	6600X5500X3600
	机床总重量	T	14	22	25
	机床控制系统	新代/三菱/发那科 SYNTEC/MITSUBISH/FANUC
