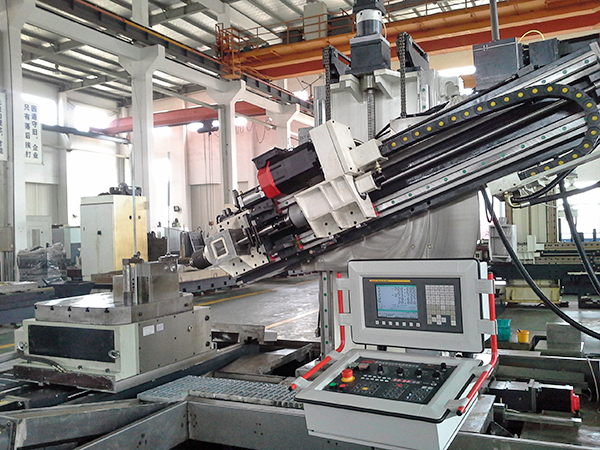

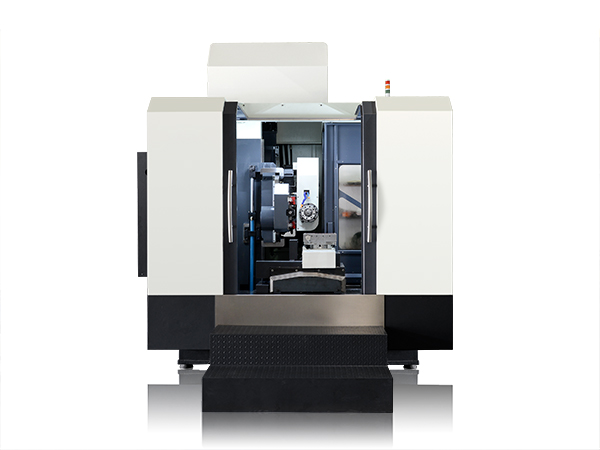

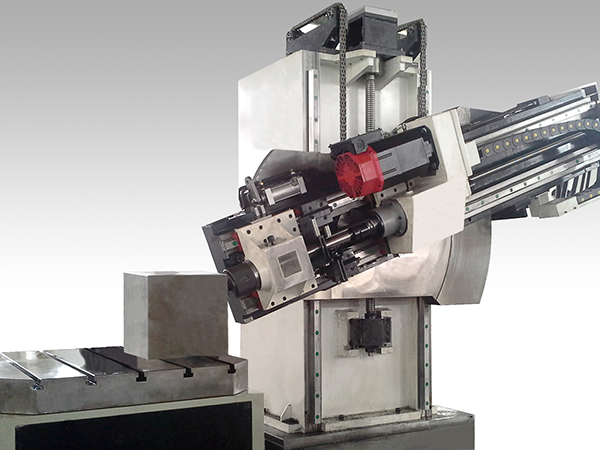

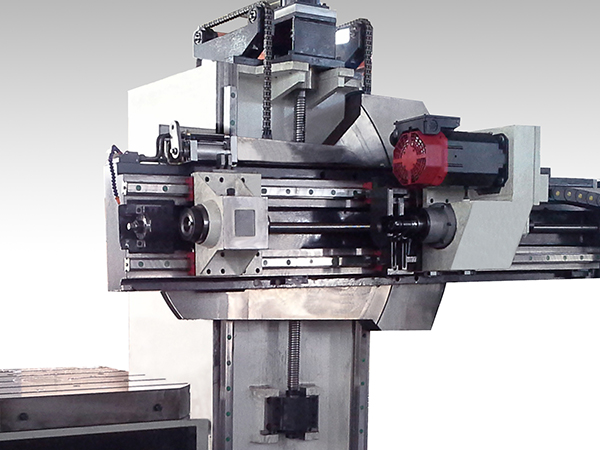

产品细节图片
产品特点
六轴钻铣深孔钻简述
六轴钻铣深孔钻，配有4条直线和2条数控轴，具有铣削、钻孔功能专为复杂模具加工而设计。应用领域
汽车模具仪表盘、保险杆、门板、热压成型，大型箱体零件等复杂零件。主要特点
主轴 (A轴)向上15/20度，向下25/30度高精度旋转。实现复合角度加工。 主轴具有强力铣削功能。 可配喷吸钻，实现高效率、高精度、高光洁度的大孔加工。产品参数
| 项 目 | 单位 | ZOKO5S | ZOK1.6S | ZOK2.6S | ZOK3.6S | |
| 行程 | X轴（工作台行程） | mm | 500 | 1600 | 2700 | 3000 |
| Y轴（滑板行程） | mm | 500 | 1200 | 1600 | 1600 | |
| Z轴（立柱行程） | mm | 200 | 500 | 1000 | 1000 | |
| A轴（立柱行程） | 度° | 主轴头向上15/20度，向下25/30度 The main shaft head up 15/20° and down 25/30°. | ||||
| 抢钻最大孔深度 | mm | 500 | 1300 | 1500 | 1500 | |
| 喷吸钻最大钻孔深度 | mm | 1000（选配） | ||||
| 主轴轴心至工作台距离 | mm | 0-500 | 0-1200 | 0-1500 | 0-1500 | |
| 加工速度 | 主轴最高转速 | rpm | 6000 | 6000 | 4000 | 4000 |
| 快速给进（X，Y，Z） | m/min | 10 | 10 | 10 | 10 | |
| 工作台最高转速 | rpm | 11 | 5.5 | 2.7 | 2.7 | |
| 方滑沈最高速度 | 度° | 215 | 215 | 215 | 215 | |
| 动力参数 | 主轴电机 | kw | 7.5 | 11/15(30min) | 18.5/22(30min) | 18.5/22(30min) |
| X轴进给电机 | Nm | 22 | 30 | 40 | 40 | |
| Y轴进给电机 | Nm | 22 | 30 | 40 | 40 | |
| Z轴进给电机 | Nm | 22 | 30 | 30 | 30 | |
| W轴进给电机 | Nm | 12 | 12 | 22 | 22 | |
| A轴进给电机 | Nm | 22 | 22 | 30 | 30 | |
| B轴进给电机 | Nm | 12 | 22 | 40 | 40 | |
| 机床总功率 | kw | 32 | 62 | 68 | 80 | |
| 钻孔直径 | 枪钻钻孔直径 | mm | Φ3-35 | Φ3-35 | Φ3-35 | Φ3-35 |
| 喷吸钻钻孔直径 | mm | Φ18-68（选配） | Φ18-68 | |||
| 其它 | 冷却液压力范围 | Mpa | 2-11 | 2-11 | 2-11 | 钻枪Gun drill 2-11 喷吸钻 Spray and adsorb drill 1.0-1.7 |
| 冷却液流量范围 | L/min | 6-80 | 6-80 | 6-80 | 钻枪Gun drill 6-80 喷吸钻 Spray and adsorb drill 163 |
|
| 回转工作台尺寸 | mm | Φ250 | 1200X1000 | 2000X1600 | 2400X2000 | |
| 工作台承重 | T | 0.35 | 5 | 15 | 20 | |
| 主轴端锥度 | BT40 | BT40 | BT50 | BT50 | ||
| 机床外形尺寸 | mm | 4300x3180X3370 | 6300X4500X4100 | 8200X6200X4600 | 8300X7000X4600 | |
| 机床总重量 | T | 9 | 18 | 35 | 45 | |
| 机床控制系统 | 台湾新代SYNTEC/发那科FANUC | |||||
