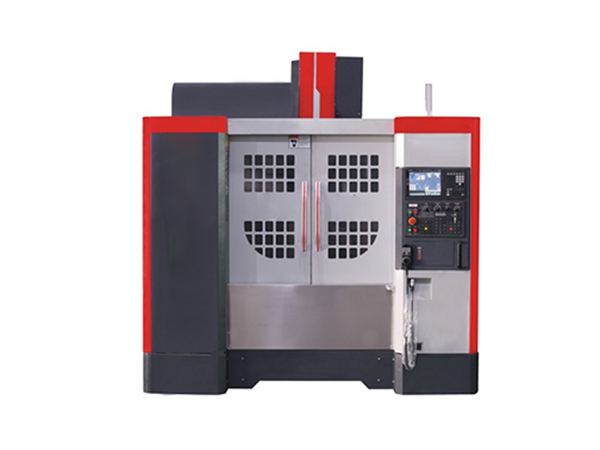

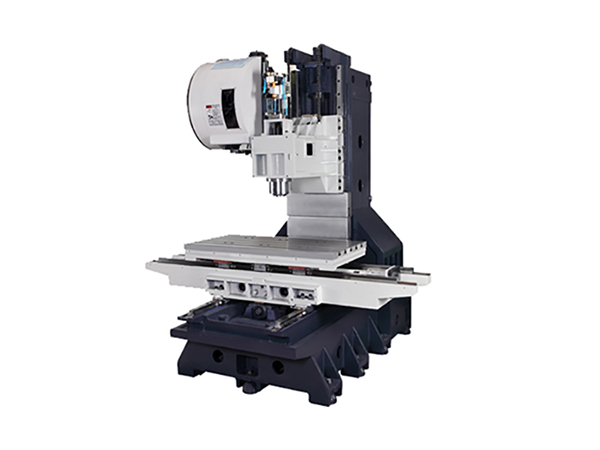

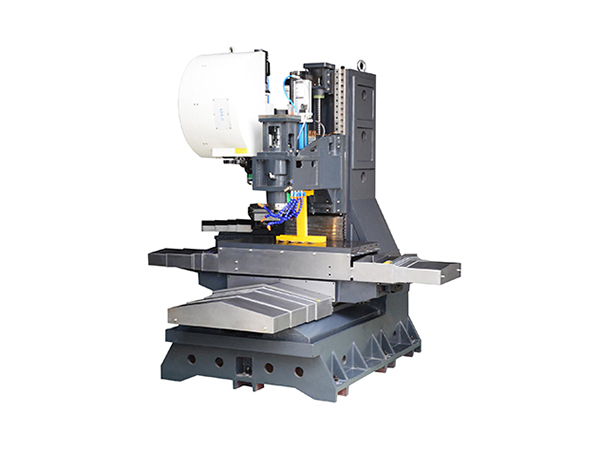

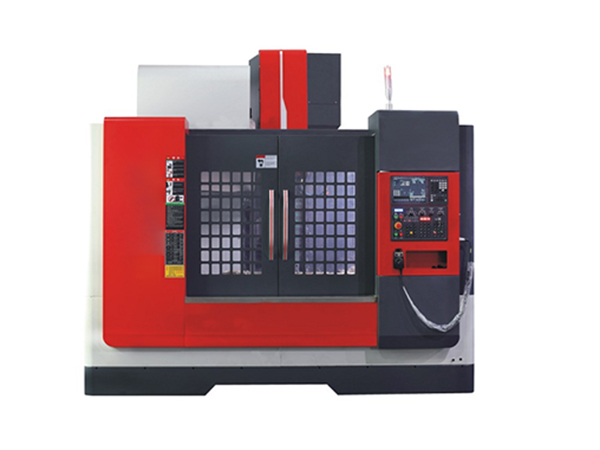

产品细节图片
产品特点
产品参数
| 名称 | 单位 | V6 | V8 | V11 | V13 |
| 工作台X轴行程 | mm | 600 | 800 | 1100 | 1300 |
| 工作台Y轴行程 | mm | 400 | 500 | 600 | 700 |
| 头部Z轴行程 | mm | 400 | 450 | 600 | 700 |
| 主轴鼻端至工作台距离 | mm | 170-620 | 100-600 | 100-700 | 120-700 |
| 主轴中心至立柱距离 | mm | 480 | 556 | 690 | 785 |
| 工作台尺寸 | mm | 700x420 | 900x450 | 1200x600 | 1400x600 |
| 最大载重 | kg | 350 | 600 | 800 | 850 |
| T型槽数 | 3 | 3 | 5 | 5 | |
| T型沟尺寸 | mm | 18 | 18 | 18 | 18 |
| 主轴转速 ( 标准 ) | r.p.m | 10000 | 10000 | 8000 | 8000 |
| 主轴转 ( 选配 ) | r.p.m | 12000~15000 | 12000~15000 | 12000~15000 | 12000~15000 |
| 主轴马力 | HP | 7.5(5.5KW) | 10(7.5KW) | 15(11KW) | 20(15KW) |
| 主轴端规格 | BT40 | BT40 | BT40 | BT40 | |
| X、Y轴快速进给 | mm/min | 60000 | 48000 | 36000 | 36000 |
| Z轴快速进给 | mm/min | 48000 | 48000 | 36000 | 36000 |
| 三轴切削进给 | mm/min | 1-10000 | 1-10000 | 1-10000 | 1-10000 |
| 三轴马达功率 | Kw | 1.5/1.5/3 | 2/2/3 | 3/3/3 | 3/3/4.5 |
| 定位精度 | mm | ±0.005/300 | ±0.005/300 | ±0.005/300 | ±0.005/300 |
| 重复进度 | mm | ±0.003/300 | ±0.003/300 | ±0.003/300 | ±0.003/300 |
| 控制器 | MISUBISHI:M80 FANUC:Oi-MD/Oi Mate-MD,SINUMERIK 828D | ||||
| 切削水泵浦 | HP | 1/2 | 1/2 | 1/2 | 1/2 |
| 电力需求 | KVA | 20 | 35 | 35 | 35 |
| 空压规格 | bar | 6~7 | 6~7 | 6~7 | 6~7 |
| 机械重量 | kg | 3600 | 4800 | 7500 | 10000 |
| 机械尺寸 | mm | 1900x2350x2300 | 2450x2350x2650 | 3100x2550x2550 | 3340x2190x2725 |
