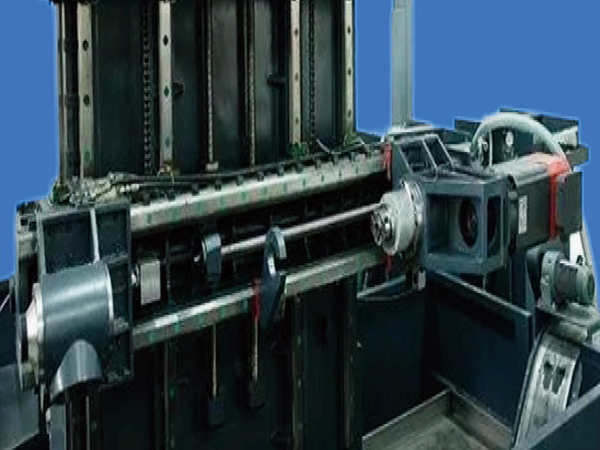

产品细节图片

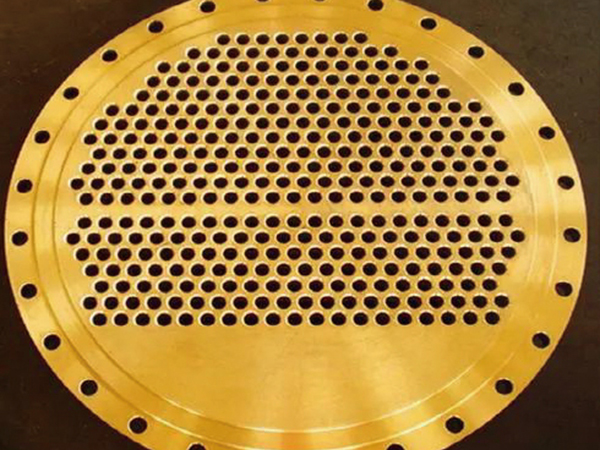

加工案例
产品特点
四主轴系列深孔钻简述
四主轴深孔钻为轴类零件中心深孔加工专用机床,配有自动夹紧系统,高压油冷系统。大大提高轴类零件深孔加工的效率、精度、光洁度,是轴类零件深孔加工的最佳之选。应用领域
广泛应用于汽车、军工、医疗设备、热流道等行业。主要特点
四主轴同时加工,加工效率是普通机床的4倍。 液压自动夹紧系统,实现自动装夹,装夹时间短。 枪钻和工件同时反方向旋转,有效提高孔的同心度。产品参数
| 项 目 | 单 位 | Z0KG08-2500 | Z0KG08-4000 | Z0KG08-6000 | Z0KG08-1500f |
| 枪钻/BTA加工孔径范围 | mm | Φ2-16 /Φ20-40 | Φ2-16 /Φ20-40 | Φ2-16 /Φ20-40 | Φ16 -65 |
| Z轴行程 | mm | 800 | 800 | 800 | 800 |
| 工件最大直径 | mm | Φ2500 | Φ4000 | Φ6000 | Φ1500 |
| X/Y/Z轴行程 | mm | 2500/2000/850 | 4000/2000/850 | 6000/3000/850 | 1500/1500/850 |
| 主轴转速 | rpm | 3000 | 3000 | 3000 | 3000 |
| 主轴进给速度 | mm/min | 0-1000 | 0-1000 | 0-1000 | 0-1000 |
| X轴进给电机 | NM | 40 | 40 | 40 | 40 |
| Y轴进给电机 | NM | 40 | 40 | 40 | 40 |
| Z轴进给电机 | NM | 40 | 40 | 40 | 40 |
| YY轴进给电机 | NM | 40 | 40 | 40 | 40 |
| 机床总功率 | KW | 90 | 90 | 120 | 135 |
| 冷却液压范围 | Mpa | 3-100 | 3-100 | 3-100 | 3-10 |
| 冷却液流量范围 | L/min | 0-320 | 0-320 | 0-320 | 0-320 |
| 机床外形尺寸 | mm | 6000*6000*5500 | 6000*10000*5000 | 7000*12000*6000 | 4500*5800*4600 |
| 机床总重量 | T | 28 | 45 | 75 | 20 |
| 本公司机床不断进行研发改良,如有更改规格恕不另行通知。本资料图片仅供参考,以实际产品样为准。轴类机可以定制 | |||||
